13장 - 검색어 자동완성 시스템

1. 문제 이해 및 설계 범위 확정#

1.1. 요구사항#

• 빠른 응답 속도

  • 시스템 응답속도는 100밀리초 이내여야 한다.
• 연관성

  • 자동완성 검색어는 입력한 단어와 연관되어야 한다.
• 정렬

  • 계산 결과는 인기도 등의 순위 모델에 의해 정렬되어야 한다.
• 규모 확장성

  • 많은 트래픽을 감당할 수 있도록 확장 가능해야 한다.
• 고가용성

  • 시스템 일부에 장애, 예상치 못한 문제가 생겨도 계속 사용 가능해야 한다.

1.2. 개략적 규모 추정#

• 일간 능동 사용자(DAU)는 천만 명으로 가정
• 평균적으로 한 사용자는 매일 10건의 검색을 수행한다고 가정
• 질의할 때마다 평균적으로 20바이트의 데이터를 입력한다고 가정

  • ASCII를 사용한다고 가정하면, 1 문자 = 1 바이트
  • 질의문은 평균적으로 4단어, 각 단어는 평균적으로 5글자로 구성된다고 가정하면질의당 평균 20바이트 이다.
• 평균적으로 1회 검색당 20건의 요청이 백엔드로 전달된다.
• 대략 초당 24,000건의 질의(QPS)가 발생할 것이다.

  • 천만 사용자 x 10질의 x 20자 / 24시간 / 3600초 = 24,000
• 최대 QPS = QPS x 2 = 대략 48,000
• 질의 가운데 20%는 신규 검색어라고 가정하면…

  • 천만 사용자 x 10질의 / 일 x 20자 x 20% = 대략 0.4GB
  • 매일 0.4GB의 신규 데이터가 시스템에 추가된다.

2. 개략적 설계안 제시 및 동의 구하기#

• 데이터 수집 서비스 : 사용자가 입력한 질의를 실시간으로 수집하는 시스템
• 질의 서비스 : 주어진 질의에 다섯 개의 인기 검색어를 정렬해서 내놓는 서비스

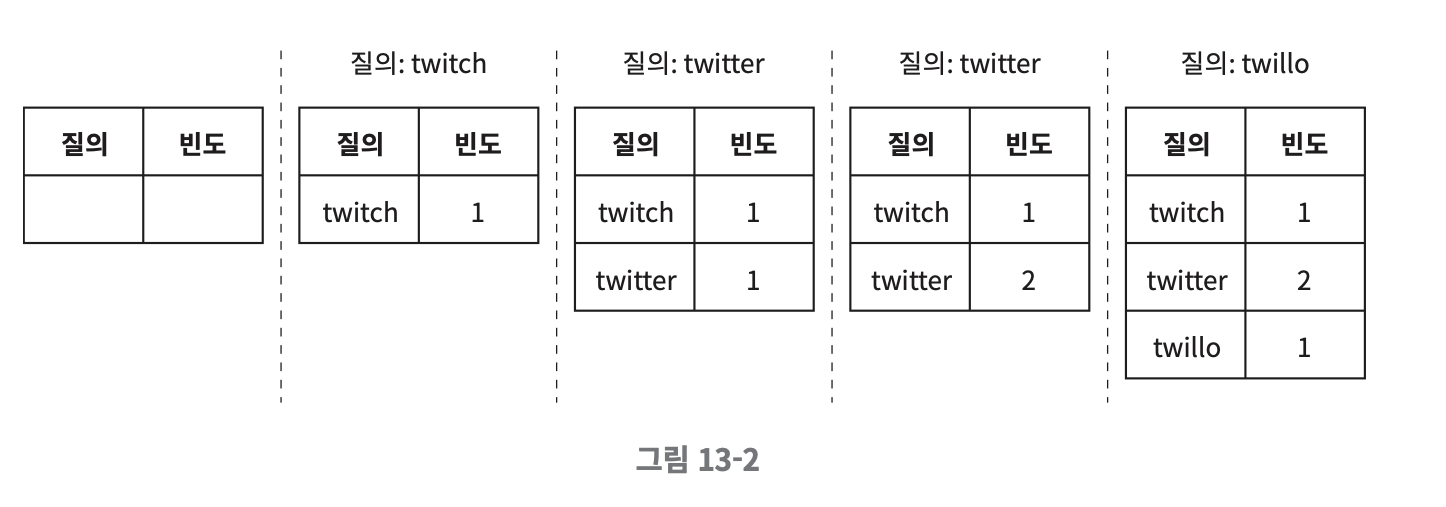

2.1. 데이터 수집 서비스#

• 사용자가 많이 검색한 검색어를 빈도 위주로 추천한다.
• 데이터양이 적을 때는 나쁘지 않은 설계다.

3. 상세 설계#

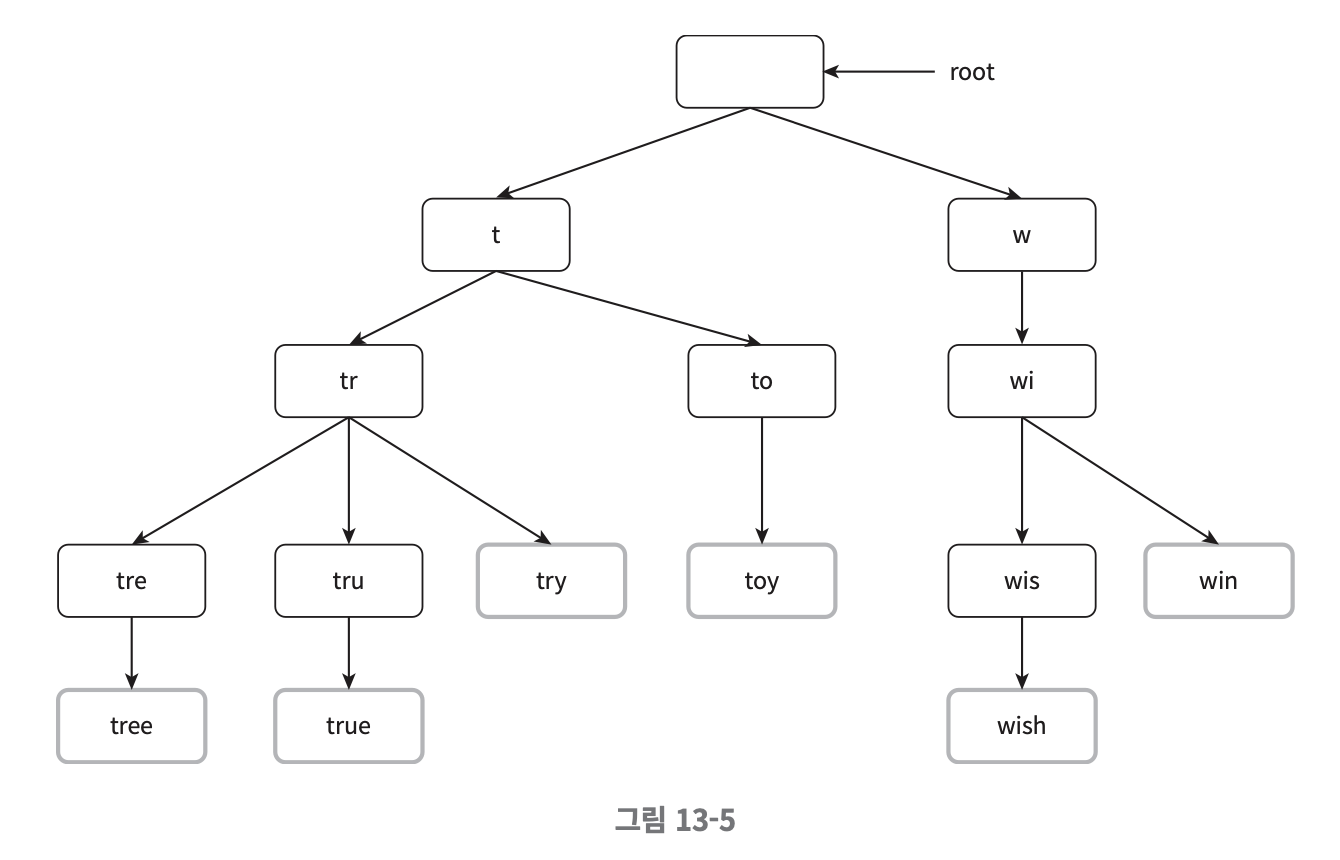

3.1. 트라이 자료구조#

• 트리 형태의 자료구조
• 루트 노드는 빈 문자열을 나타냄
• 각 노드는 글자 하나를 저장하며 26개의 자식 노드를 가질 수 있음
• 각 트리 노드는 하나의 단어, 또는 접두어 문자열을 나타냄
• 용어 정의

  • p: 접두어(prefix)의 길이
  • n: 트라이 안에 있는 노드 개수
  • c: 주어진 노드의 자식 노드 개수
• 가장 많이 사용된 질의어 k개는 다음과 같이 찾을 수 있다.

  • 해당 접두어를 표현하는 노드를 찾는다. 시간복잡도 O(p)
  • 해당 노드부터 시작하는 하위 트리를 탐색하여 모든 유효 노드를 찾는다. 시간복잡도 O(c)
  • 유효 노드들을 정렬하여 가장 인기 있는 검색어 k개를 찾는다. 시간복잡도 O(clogc)
• 전체 알고리즘 복잡도 = O(p) + O(c) + O(clogc)
• 직관적 알고리즘이지만 최악의 경우 전체 트라이를 다 검색해야할 수 있다.
• 해결 방법 2가지

  • 접두어의 최대길이 제한
  • 각 노드에 인기 검색어 캐시

3.1.1. 접두어 최대 길이 제한#

• 사용자가 긴 검색어를 입력하는 일은 거의 없다
• p값을 작은 정숫값이라고 가정해도 안전하다.
• 접두어 노드를 찾는 시간 복잡도 = O(p) = O(작은 정숫값) = O(1)이 된다.

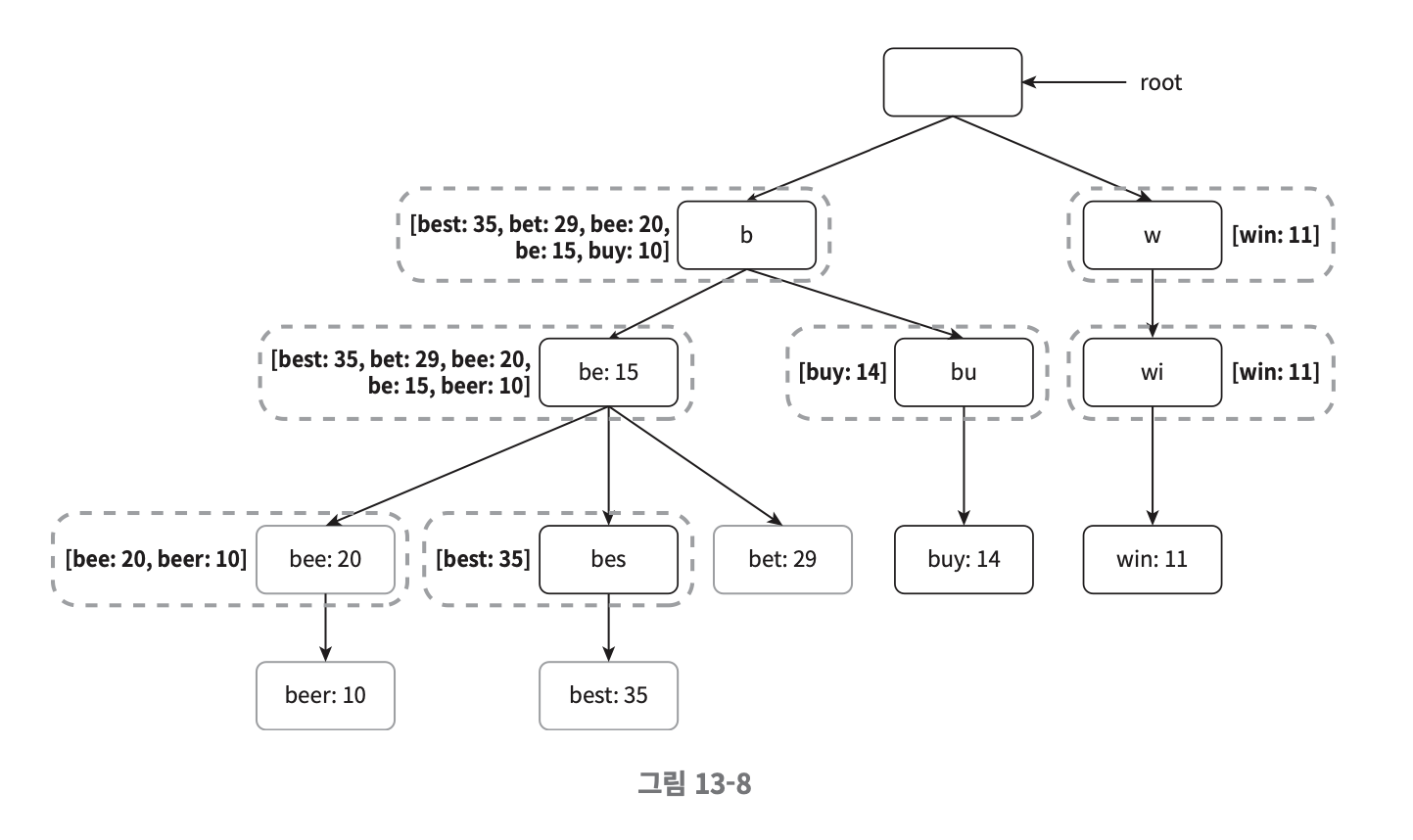

3.1.2. 노드에 인기 검색어 캐시#

• 각 노드에 k개의 인기 검색어를 저장해 두면 전체 트라이를 검색하는 일을 방지할 수 있다.
• 각 단계의 시간 복잡도가 O(1)로 바뀐 덕분에 최고 인기 검색어 k개를 찾는 전체 알고리즘의 복잡도도 O(1)로 바뀌게 된다.

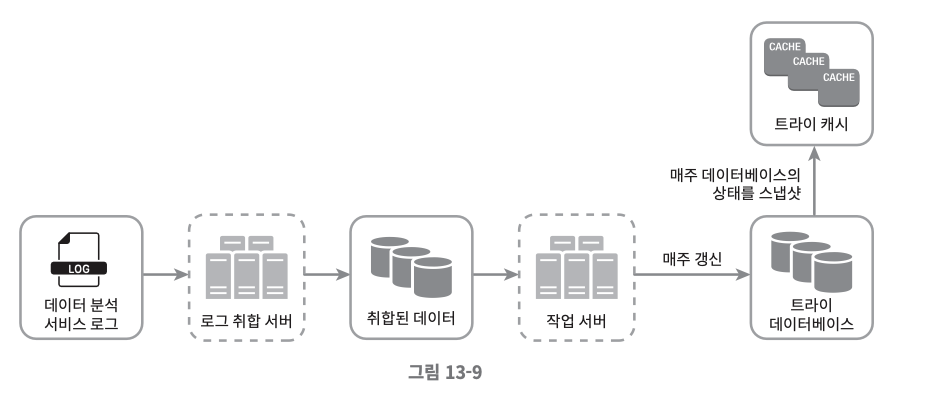

3.1.3. 데이터 수집 서비스#

• 매일 수천만 건의 질의가 입력될 텐데 그때마다 트라이를 갱신하면 질의 서비스는 심각하게 느려질 것이다.
• 일단 트라이가 만들어지고 나면 인기 검색어는 그다지 자주 바뀌지 않을 것이기 때문에 자주 갱신할 필요가 없다.
• 트라이를 만드는데 쓰이는 데 쓰는 데이터는 보통 데이터 분석 서비스나 로깅 서비스로부터 올 것이다.

3.1.4. 데이터 분석 서비스 로그#

• 검색창에 입력된 질의에 관한 원본 데이터가 보관된다.
• 새로운 데이터가 추가될 뿐 수정은 이뤄지지 않으며 로그 데이터에는 인덱스를 걸지 않는다.

3.1.5. 로그 취합 서버#

• 데이터 분석 서비스로부터 나오는 로그는 보통 그 양이 엄청나고 데이터 형식이 제각각인 경우가 많음
• 이 데이터를 잘 취합하여 우리 시스템에서 소비할 수 있도록 해야한다.
• 데이터 취합 방식은 우리 서비스의 용례에 따라 달라질 수 있다.

  • 데이터 취합이 빠른 경우도 있지만 대부분 일주일에 한번 정도로 충분하다.

3.1.6. 작업 서버#

• 주기적으로 비동기적 작업을 실행하는 서버 집합
• 트라이를 만들고 데이터베이스에 저장하는 역할

3.1.7. 트라이 캐시#

• 매주 데이터베이스의 스냅샷을 떠서 갱신한다.

3.1.8. 트라이 데이터베이스#

• 트라이 데이터베이스로 사용할 수 있는 선택지는

  • 문서 저장소

    • 새 트라이를 매주 만들 것이므로 주기적으로 트라이를 직렬화하여 데이터베이스에 저장할 수 있음
    • 몽고디비 같은 문서 저장소를 활용 가능

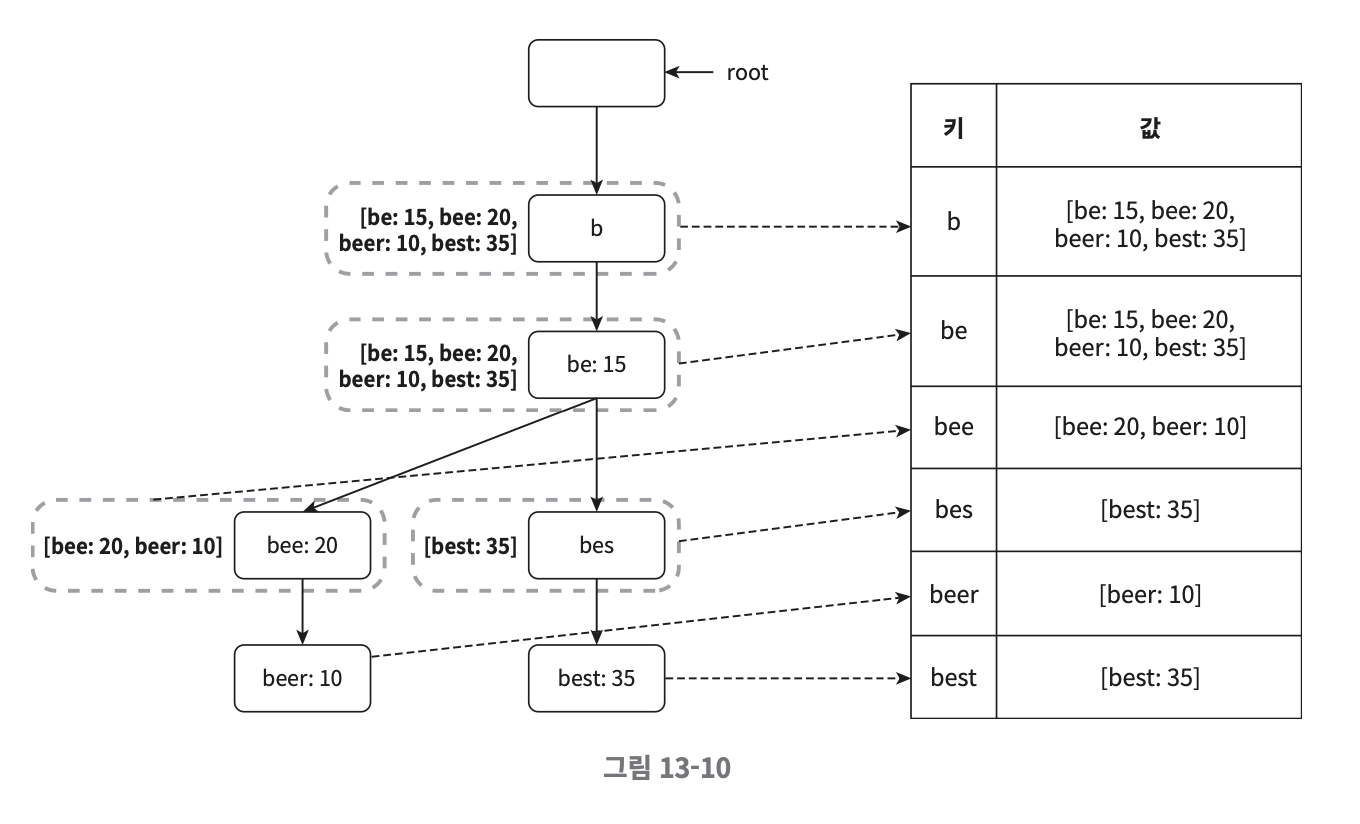

  • 키-값 저장소

    • 해시 테이블 형태로 변환 가능
    • 트라이에 보관된 모든 접두어를 해시 테이블 키로 변환
    • 각 트라이 노드에 보관된 모든 데이터를 해시 테이블 값을 변환

3.1.9. 질의 서비스#

1. 검색 질의가 로드밸런서로 전송
2. 로드밸런서는 해당 질의를 API 서버로 전달
3. API 서버는 트라이 캐시에서 데이터를 가져와 자동완성 검색어 제안 응답을 구성
4. 데이터가 트라이 캐시에 없는 경우 트라이 데이터베이스에서 가져와 캐시에 채움

• 질의 서비스는 번개같이 빨라야 하는데 이를 위한 최적화 방법은 다음과 같다

  • AJAX 요청

    • 요청을 보내고 받기 위해 페이지를 새로고침 할 필요가 없다.
  • 브라우저 캐싱

    • 제안된 검색어들을 브라우저 캐시에 넣어두면 후속 질의의 결과는 해당 캐시에서 바로 가져갈 수 있다.
  • 데이터 샘플링

    • 모든 질의 결과를 로깅하도록 하면 CPU 자원과 저장공간을 많이 소진하게 된다.데이터 샘플링 기법은 N개 요청 가운데 1개만 로깅하도록 하는 것.

3.2. 트라이연산#

3.2.1. 트라이 생성#

• 트라이 생성은 작업 서버가 담당하며, 데이터 분석 서비스의 로그나 데이터베이스로부터 취합된 데이터를 이용한다.

3.2.2. 트라이 갱신#

• 매주 한 번 갱신하는 방법

  • 새로운 트라이를 만든 다음 기존 트라이를 대체한다.
• 트라이의 각 노드를 개별적으로 갱신하는 방법

  • 성능이 좋지 않다.
  • 트라이가 작을때는 고려해봄직한 방안.

3.2.3. 검색어 삭제#

• 혐오성, 폭력적 등.. 여러 가지로 위험한 질의어를 자동완성 결과에서 제거해야 한다.
• 트라이 캐시 앞에 필터 계층을 두고 부적절한 질의어가 반환되지 않도록 할 수 있음.

3.3. 저장소 규모 확장#

• 검색어 보관을 위해 두 대 서버가 필요하다면, a-z라면 첫 서버에 나머지는 두 번째 서버에 저장한다.
• 세 대 서버가 필요하다면 a-i까지는 첫 서버에 j-r까지는 두 번째에, 나머지는 세번째에 저장한다.
• 이 방법은 최대 26대로 제한된다.

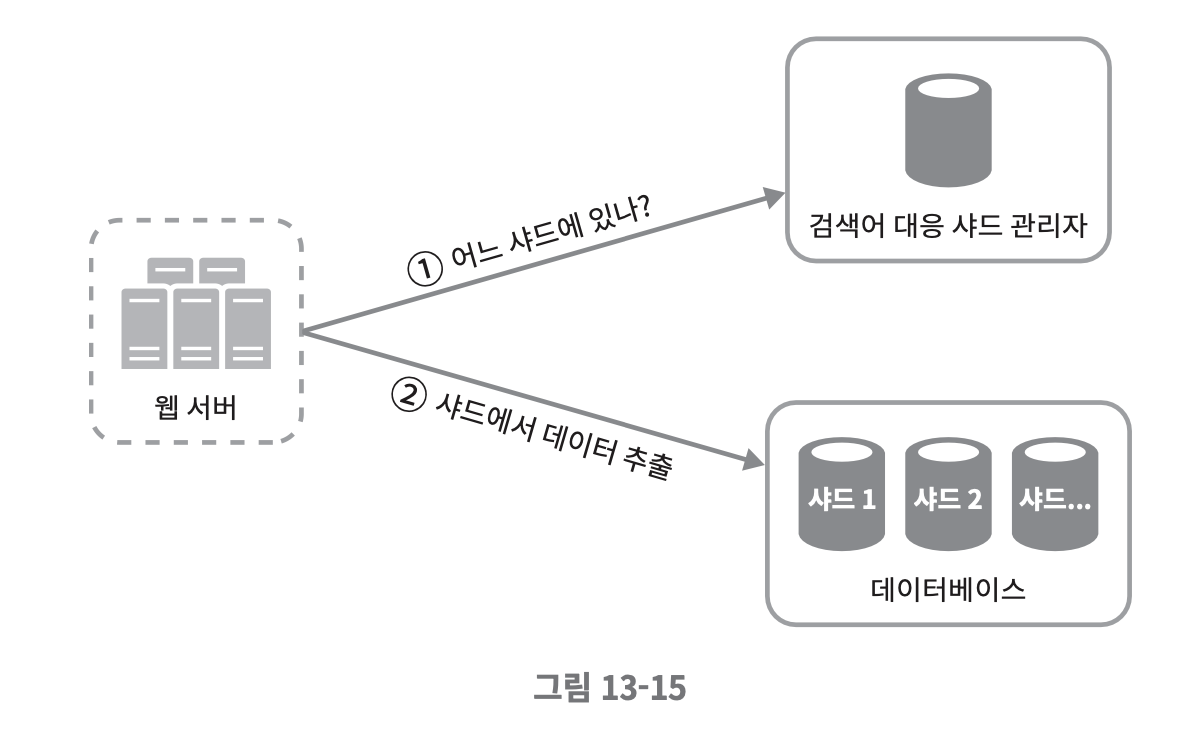

• 이 이상으로 수를 늘리려면 샤딩을 해야한다.

  • a 시작 서버에 aa로 시작하는 데이터는 다른곳에 저장되도록 이런식으로
  • 그런데 데이터를 균등하게 저장하는건 어려운일이다.
• 과거 질의 데이터의 패턴을 분석하여 샤딩하는 방법을 사용한다.
